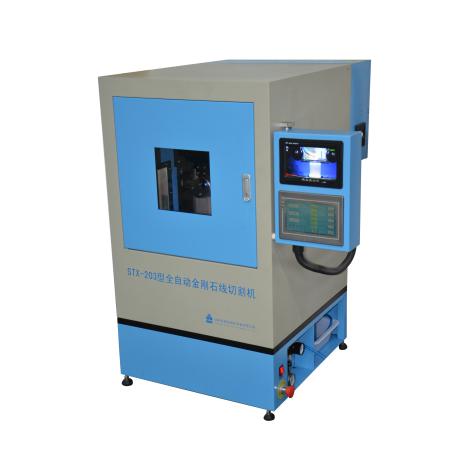

STX-203全自動金剛石線切割機
產品介紹
STX-203全自動金剛石線切割機是專為材料研究人員而設計，用于脆性材料樣品的精密切割，可以對材料進行切片、切斷，旋轉轉臺也可以對試樣切割一定角度?？汕懈畹牟牧侠缇w、陶瓷、熱電材料（如碲化鉍，碲化鉛、硅鍺合金等）、玻璃、蜂窩陶瓷（汽車尾氣處理載體薄壁、易碎）、金屬、塑料、PCB、巖樣、礦樣、耐火材料、建筑材料、牙科材料、生物材料、有機高分子材料及仿生復合材料等。用其進行超薄精密切割時，切得的薄片厚可以達到0.08mm。STX-203是一款連續切割型金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm的范圍內。此款全自動金剛石線切割機的切割線采用單根線循環往復的運動模式，可使用的線的長度長，一次上線的使用壽命長，提高了切割效率。
技術參數
|
型號
|
STX-203全自動金剛石線切割機
|
|
最大線速度
|
2m/s
|
|
切割線總長度
|
45m
|
|
張緊結構形式
|
氣動張緊
|
|
氣動張緊結構形式
氣壓調節范圍
|
0.1-0.4Mpa
|
|
Z軸行程
|
≤63mm
|
|
最大切割尺寸
|
53mm
|
|
切割線使用直徑
|
＜0.45mm
|
|
Z軸進給形式
|
自動進給
|
|
Y軸進給示形式
|
自動進給
|
|
電動角位臺調節范圍
|
±10°
|
|
電動角位臺重復定位精度
|
±8″
|
|
電動轉臺調節范圍
|
0-360°
|
|
電動轉臺重復定位精度
|
＜0.02°
|
|
最大樣品重量
|
4kg
|
|
Y軸行程
|
≤50mm
|
|
Y軸進給示值精度
|
0.01mm
|
|
防水結構形式
|
全封閉式
|
|
結構形式
|
型材鈑金結構
|
|
外形尺寸（長x寬x高）
|
821x843x1052mm
|
|
重量
|
50kgs
|
|
標準配件
|
1
|

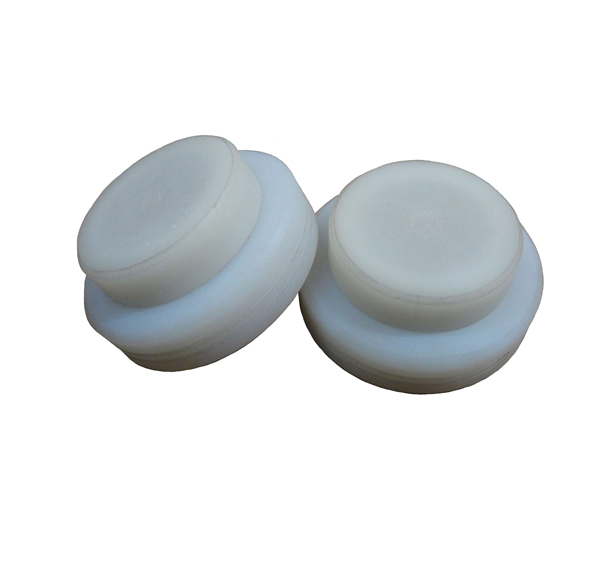

聚乙烯（PE）張緊輪
|
2個
|
|
|
2
|
聚乙烯（PE）導向輪
|
2個
|
|
|
3
|
十字夾具
|
1套
|
|
|
4
|
金剛石線
|
3卷
|
|
|
5
|
水泵
|
1個
|
|
|
6
|
樹脂陶瓷塊
|
2塊
|
|
|
7
|
石蠟棒
|
4根
|
|
|
可選配件
|
1、金剛石線（Ø0.35mm、Ø0.42mm）
|
|
2、切割專用油
|
|
3、地質薄片切割夾具
|
|
|
4、MTI系列加熱平臺
|
|
|
5、便攜式顯微鏡（3R無線數字顯微鏡）
|
|
|
6、靜音無油空氣壓縮機
|
|
|
7、DX-100單晶定向儀
|
|
|
