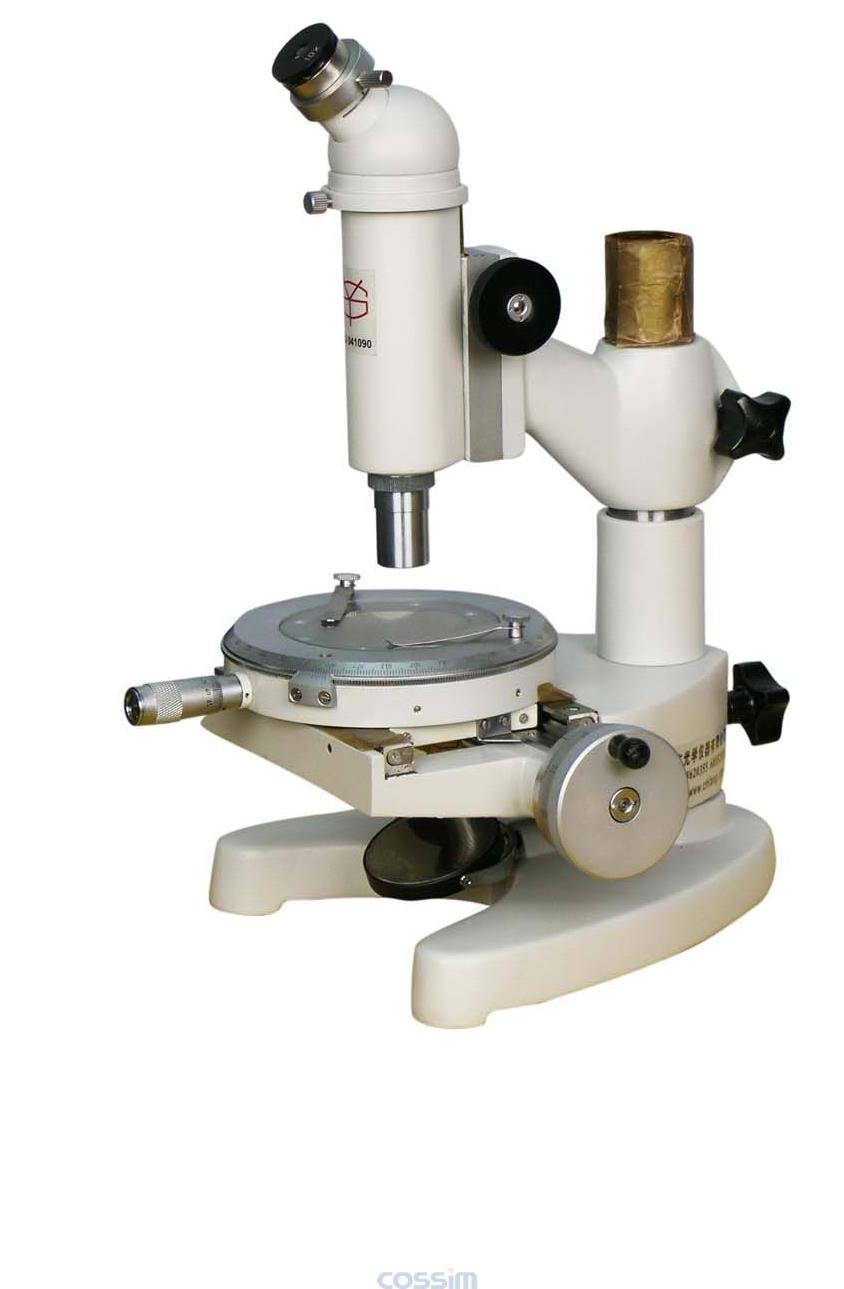

15J測量顯微鏡

SKU: 15J

產品介紹

普通型測量顯微鏡15J是光學計量儀器之一種，它的結構簡單、操作方便、適用范圍廣。其主要用途如下：

1、直角座標中測定長度：例如測定孔距、基面距離、刻線距離、刻線寬度、鍵槽寬度、狹縫寬度、通孔圓直徑等；

2、轉動度盤測定角度：例如對刻度盤、樣板、量規、鉆孔模板及幾何形狀復雜的零件進行角度測量；

3、測量顯微鏡用作觀察顯微鏡，以比較檢查工作表面光潔度、鑒定冶金工業的礦石標本、檢定印刷照相制版，檢驗紡織纖維等。

1.目鏡

類型	放大倍數	焦距（mm）
目鏡	10X	25

2.物鏡

3.放大倍數：25X 100X

三、測量工作臺讀數裝置主要規格

x 軸移動測量范圍：50mm

y 軸移動測量范圍：13mm 測微器分度值：0.01mm

測量臺刻度盤分度范圍：0° - 360° 測量臺刻度盤之分度值： 1°

測量臺刻度盤游標讀數示值：6'

照明方式：反射光（自然光）

測量精度：儀器值誤差(5+L/15)微米

儀器示值誤差：包括測量誤差與儀器系統誤差。

注：測量地點溫度變化（20 ± 3）C；L—被測件長度（mm）

測量顯微鏡主要尺寸：

測量臺與物鏡間之最大距離：80mm

測量工作臺直徑：120mm

測量顯微鏡外形尺寸：高325*長262*寬220mm

儀器重量級：約10.6公斤

顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦

四、選購件 1.目鏡：20X

2.物鏡：4X 5X 20X 40X 60X

3.上照明燈：220V/8W
