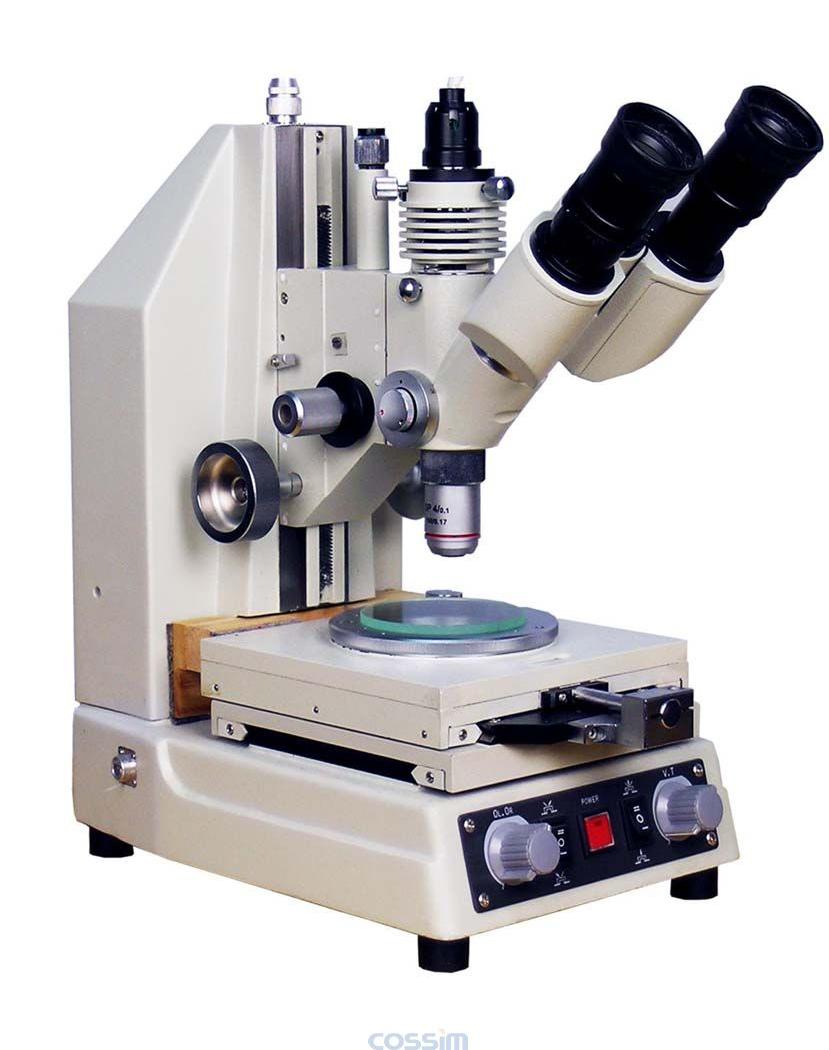

107J 測量顯微鏡

SKU: 107J

產品介紹

107J普通型測量顯微鏡采用透、反射的方式對工件長度和角度作精密測量。本儀器特別適用于電子行業,機械精加工，可以用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測量。測量顯微鏡廣泛地適用于計量室，生產作業線以及科學研究等部門。該儀器配有高精度的工作平臺和測微手輪，從而保證儀器的高精度性，是一種理想的多用途的小型精密測量儀器。

技術參數

1.目鏡

類型	放大倍數
目鏡	BWF 10X

2.物鏡

類型	放大倍數	工作距離（mm）	焦距（mm）
物鏡	4X	17.5	28.8
	10X	11.6	15.4
	40X	0.66	4.4

3.放大倍數：40X 100X 400X

4.工作臺：移動范圍 50×50mm、分辯率0.1μmm、測量精度1μm

5.鏡筒：粗動調節范圍 90mm、微動調節范圍2mm、雙目鏡筒：俯角45°
高（Z）測量1mm、最小讀數0.001mm（干分表讀數）

6.照明系統：
透射照明 8V-15W 藍、綠濾色片
反射照明 8V-12W 磨砂燈泡綠色濾色片
斜照明 8V-15W

電源 AC 220V±10% 50/60HZ

四、測量工作臺讀數裝置主要規格
普通型測量顯微鏡采用高精度的工作平臺，操作方便、可靠性強。

該儀器放大倍數高，工作臺除作X-Y坐標的移動外，還可以作360°的旋轉，亦可以進行高度方向Z坐標的測量。

本儀器照明系統除作透、反射照明外，還可作斜光線照明。

五、系統組成與選配件

1、系統組成：

測量顯微鏡、高精度手輪

2、選配件：

目鏡20X

物鏡2.5X、5X、20X、60X
