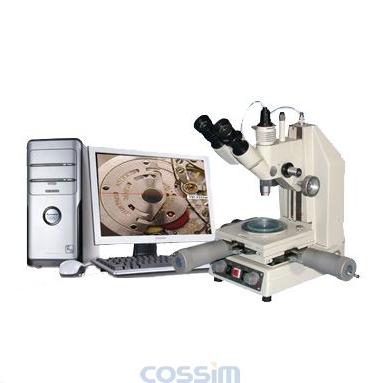

107JPC電腦型精密測量顯微鏡
產品介紹
電腦型精密測量顯微鏡107JPC小型是在多用途的數字式107J精密測量顯微鏡的基礎上配備二維測量計算機操作系統（107JPC），對一些難以測量的，如：圓、弧、同軸、平行、相交、形狀和位置關系及虛擬量等，都能夠自動、快速地得出結果及輸出報告。結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。廣泛地適用于計量室，生產作業線以及科學研究等部門。
技術參數
| 物 鏡 PL |
分劃目鏡WBF |
工作距離
mm
|
視場直徑
mm
|
總放大倍率 |
| 放大倍率 / 數值孔徑 |
焦距 mm |
放大倍率 |
焦距 |
| 4×/ 0.1 |
28.8 |
10× |
25 mm |
17.5 |
Φ 4. |
40× |
| 10×/ 0.25 |
15.4 |
11.6 |
Φ 1 |
100× |
| 40×/ 0.65 |
4.4 |
0.66 |
Φ 0.45 |
400× |
二、其他技術參數：
| 1 |
測量工作臺： |
150 × 150 mm；測量范圍：X – Y：50 × 50 mm |
| 2 |
旋轉平臺： |
任意360° ；游標格值：5′；玻璃平臺Φ72 mm |
| 3 |
測量系統： |
X-Y向坐標光柵數顯測量系統計算機、維數據測量操作系統
分辨率：0.001 mm（數顯）
|
| 4 |
測量精度： |
儀器示值誤差 ±（1 + L /25）μm L = 被測件長度（mm）
儀器示值誤差：包括測量誤差和儀器系統誤差 環境溫度變化：20 ºC ± 3 ºC
|
| 5 |
鏡筒： |
雙目鏡筒：傾角45° 瞳距屈光度可調；升降范圍：粗動：90 mm 微調：2 mm |
| 6 |
照明系統： |
透射、反射和輔助照明12W/8V；獨立調光 帶濾光片 |
| 7 |
選配件： |
Z向輔助測量：0.001 mm / 2 mm |
|
