首頁 > 計量檢測儀器 > 自準直儀 > 1401型（自準直儀）平面度檢查儀

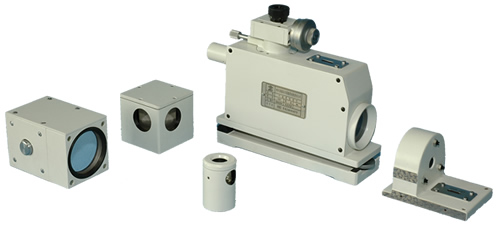

1401型（自準直儀）平面度檢查儀

SKU: 1401

產品介紹

平面度檢查儀是根據光學自準直原理設計的，它可以精確地測量機床或儀器導軌的直線度誤差，也可以測量平板等的平面度誤差，利用光學直角器和帶磁性座的反射鏡等附件，還可以測量垂直導軌的直線度誤差，以及垂直導軌和水平導軌之間的垂直度誤差，與多面體聯用可以測量圓分度誤差。

測量導軌直線度和平面度1401.jpg 測量工作狀態導軌直線度1401.jpg

特點:

1. 分度值為格值，計算直線度和平面度誤差直觀、方便。
2. 儀器結構小巧，攜帶方便，適合各種條件下使用。
3. 暗視場亮十字線瞄準，成像清晰，讀數方便。
4.光學直角器采用高精度五角棱鏡，與帶磁性座的反射鏡聯用，可以測量相互垂直的導軌的直線度和垂直度。
5. 取景器和水平調整板配合使用可以方便地找到遠距離的反射像。
6. 目鏡頭可回轉 90°，能分別測量水平和垂直兩個方向的直線度誤差。

技術參數

工作距離：0~6m
測微鼓輪格值：1μm/200mm≈1.03"
目鏡放大倍數：17.5x
物像焦距：400mm
測量范圍：1600格
示值精度：當測微鼓輪不超過一周時...±(0.5+0.01n)格　　　　　當測微鼓輪超過一周時...±(1.5+0.0015n)格　　　　　　　　　　　　　　　　n-測微鼓輪的測量格數
光學直角器的精度：2"
外形尺寸(長×寬×高)：254mm x 57mm x 185mm
包裝箱外形尺寸(長×寬×高)：505mm x 345mm x 335mm
儀器凈重：10kg
儀器毛重：20kg

包裝清單

主機：1臺
反射鏡：1件
水平調整板：1件
變壓器：1件

特殊附件:

帶磁性座的反射鏡：1件
光學取景器：1件
光學直角器：1件

相關產品


		99型數顯自準直儀				1X5雙向精密自準直儀

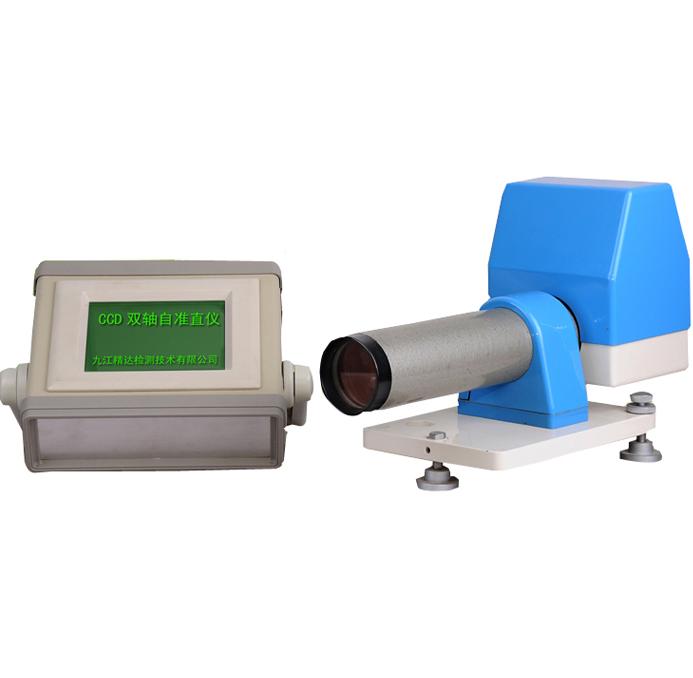

		CSZ-1型CCD雙軸自準直儀				99II型數顯自準直儀
