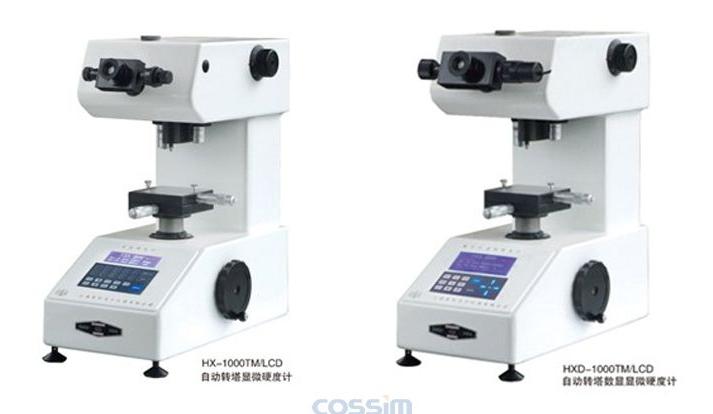

HX-1000TM /LCD自動轉塔顯微硬度計
產品介紹
新穎設計的操作控制鍵和LCD顯示屏。能顯示壓痕對角線D1和D2，硬度標尺HV或HK，硬度值，試驗力，保持時間，測量次數，日期和時間，測量統計，以及加荷過程等?？蓪υ囼灹?，保持時間，日期和時間等進行設定。通過觸摸鍵可以無級調節光源亮度，轉動塔臺及控制加荷，該儀器還具有測量位置的斷電記憶功能和記時裝置。
HX-1000TM /LCD免除了查表的麻煩。用測微目鏡測得的對角線長度后輸入, 即可在LCD上顯示硬度值。通過內置打印機，可輸出測量數據，Zui大值，Zui小值，分散度，平均值和均方差等。
Novel design of control buttons and LCD display. Auto motorized tureet.With the touch buttons and the LCD screen, it is easy and visual to set hardness scale (HV or HK), date; to select the force duration; to adjust the brightness of illuminating lamp; to operate the turret; and etc.
After taking the D1 (D2) from eyepiece micrometer and entering them, the hardness value is displayed on LCD. By the aid of a built-in printer, the measured data (HV or HK hardness values, Max, Min, Average, deviation, etc. can be printed out.
技術參數
|
型號 Type
|
HX-1000TM/LCD
|
HXD-1000TM/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程
With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
0.0981,0.2452,0.4903,0.9807,1.961,2.942,4.903,9.807 ( N)
10, 25, 50, 100, 200, 300, 500, 1000 (gf)
|
|
加荷方式
Loading mode
|
程控自動加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
|
保荷時間
Duration time
|
5–60 sec selectable 步長 (In step of ) 5 sec.
|
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差Indication error≤3%
|
|
總放大倍率
Total Magnification
|
物鏡 Objective: 40x; 10x（觀察用 For observation）,
測量目鏡 Eyepiece: 15x （可選配Optional ：10X）
總倍率 Total: 600x; 150x （觀察用 For observation）
|
| 最小計數單位 |
0.01μm
|
|
最小檢測單位
Min. detection
|
0.025μm
|
|
X-Y測試臺
X-Y stage
|
尺寸 Dimensions：100×100mm 最大移動 Travel range：25×25 mm
最小讀數Resolution：1/100mm
|
|
光路切換
Optical path
|
雙光通道（測量/攝影切換）
Measurement / Photo switch
|
|
測量讀數方式
Measuring mode
|
用測微目鏡取得對角線長度，輸入，即在LCD顯示硬度值,可打印輸出. After taking D1(D2) with the eyepiece and entering them, the hardness value is displayed on LCD. The data can be printed out. |
目鏡測量數字顯示, 數字顯示試驗力,保荷時間, 硬度值, 最大最小值, 平均值, 不均勻度, 標準偏差, 洛氏HRC HRA轉換值等。內置打印機提供測試報告. With eyepiece digital display, Display on LCD: Load, Duration time, Diagonal lengths, Hardness values, Min, Max, Average, Divergence,, Standard deviations, converted HRC HRA values, and etc. A test result is provided with the built-in printer. |
|
數據輸出
Data output
|
RS-232接口
RS-232 interface
|
|
試件最大高度
Max..test height
|
85mm/90mm
|
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 電源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主機尺寸Net：430×260×500mm 外包尺寸Packing size：540 × 500 × 600 mm |
| 重量 weight |
主機凈重Net ：38kg 毛重 Gross：47 kg
|
包裝清單
|
標準配件，附件
Standard attachments
|
15X測量目鏡、物鏡40x,10x, 維氏壓頭(在機上)、X-Y工作臺、標準硬度塊(700HV1 400HV0.2)、 薄片夾緊器、小圓柱體夾緊器、平口鉗、水平儀、冷光源燈泡、電源線、保險絲、輔助工具、使用說明書、打印機（內置） |
可選購件
| 選購件Options |
可增3個物鏡The third objective
數碼相機及適配鏡 Digital camera & adaptor
金相鑲嵌夾具 Clamp for metallographic specimen
|
|
