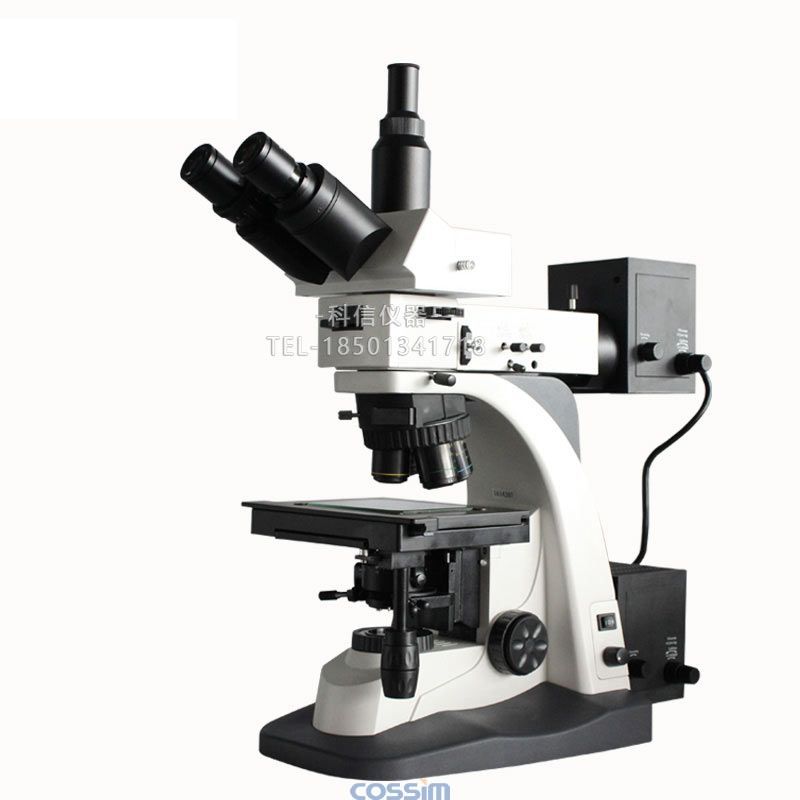

研究型明暗場金相顯微鏡CMY-500BD
產品介紹
CMY-500BD研究型明暗場金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的，可應用于半導體、FPD、電路封裝、電路基板、材料、鑄件、金屬、陶瓷部件、精密模具的檢測。本儀器采用了反射和透射兩種照明形式，在反射光照明下可進行明暗場觀察（選購DIC裝置）、偏光觀察。在透射光下作明場觀察。
技術參數
|
序 號
|
名 稱
|
技術參數
|
|
1
|
平場目鏡
|
大視野 WF10X(Φ22mm)
|
|
2
|
無限遠長距平場明暗場物鏡
|
放大倍率：5X、10X、20X、40X（選購）、50X、100X（選購）
數值孔徑（N.A）：0.1、0.25、0.40、0.6、0.55、0.9
工作距離（mm）：29.4、16、10.6、5.4、5.1、4
|
|
3
|
總放大倍數
|
50X-500X
|
|
4
|
觀察頭
|
三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
|
|
5
|
轉換器
|
帶DIC插孔四孔轉換器
|
|
6
|
粗微調調焦范圍
|
粗、微動同軸調焦，采用齒輪齒條傳動機構.微動格值0.002mm
|
|
7
|
載物臺
|
機械式載物臺，外形尺寸：: 189mm×160mm移動范圍：80mm×50mm
|
|
8
|
光瞳距離
|
50-75mm
|
|
9
|
濾色片
|
插板式濾色片（綠、藍、中性）
|
|
10
|
偏光裝置
|
偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路
|
|
11
|
照明系統
|
透射照明:鹵素燈12V/50W, AC85V-230V,亮度可調節
|
|
射照明:帶孔徑光欄和視場光欄，鹵素燈12V/50W，AC85V-230V, 亮度可調節
|
| |
|
12
|
儀器重量
|
凈重11.0公斤 毛重12.5公斤
|
|
13
|
儀器尺寸
|
儀器尺寸44X45X42（cm） 包裝尺寸45X50X50(cm)
|
可選購件
|
序號
|
名稱
|
技術參數
|
|
1
|
目鏡
|
16X(Φ11mm)
|
|
2
|
測微目鏡
|
10X(Φ20mm)
|
|
3
|
平場無限遠長工作距離明暗場物鏡
|
平場無限遠長工作距離明暗場物鏡:
80×/0.75B.D/W.D.4mm、100×/0.80B.D/W.D.3mm
|
|
4
|
物鏡測微尺
|
0.01mm
|
|
5
|
DIC微分干涉裝置
|
微分干涉相襯插板及物鏡
|
|
6
|
落射照明
|
鹵素燈12V/100W, AC85V-230V,亮度可調節
|
|
7
|
透射光源
|
底座可加透射光源6V20W獨立控制
|

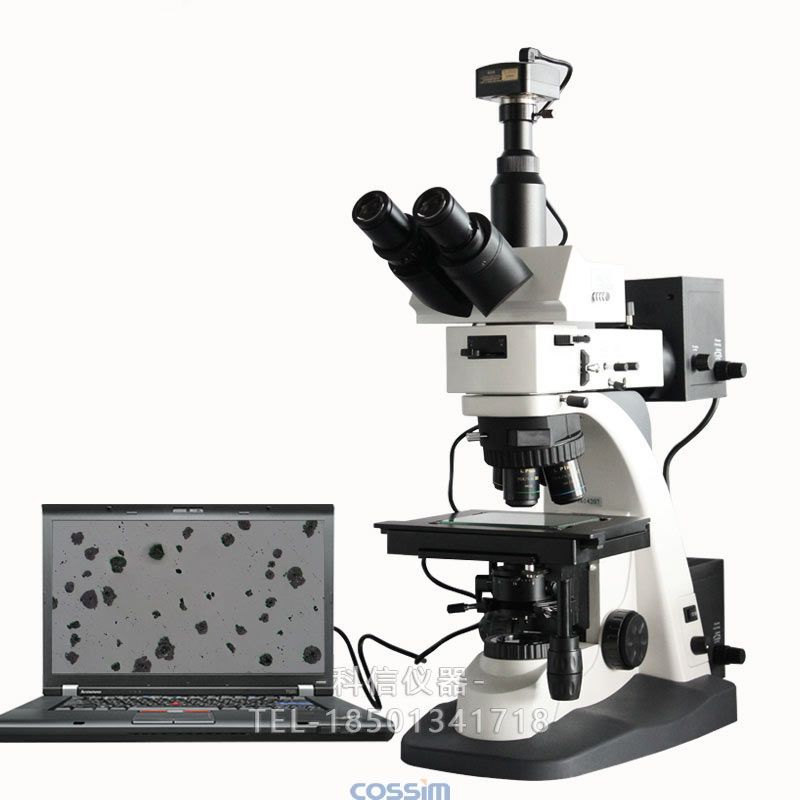

2、攝像系統選購：
|
序號
|
名稱
|
參數及功能
|
|
1
|
CMOS數字攝像頭
|
300萬、500萬、900萬、1400萬、1800萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
|
|
2
|
CCD數字攝像頭
|
140萬、200萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
|
|
3
|
高清模擬攝像頭
|
日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
|
|
4
|
單反數碼相機
|
佳能、尼康、萊卡等千萬級以上像素單反相機（具有拍照、錄像等功能）
|
3、分析軟件選購：
|
序號
|
名稱
|
參數及功能
|
|
1
|
基本測量軟件JT-C
|
可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
|
|
2
|
金相分析軟件JT-J
|
包含多達600項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
|
|
3
|
礦相分析軟件JT-K
|
通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析?？蓡螐?、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
|
|
4
|
粒度軟件JT-L
|
包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據?？梢赃B接多媒體、打印、EMAIL等多種方式輸出
|
|
