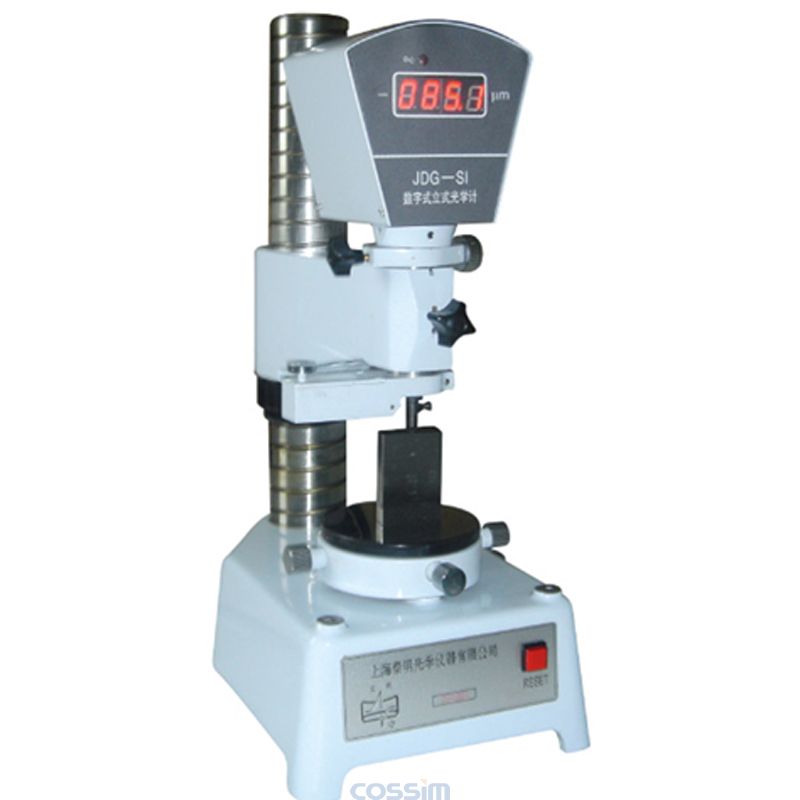

JDG-S1數字式立式光學計

SKU: JDS-S1

產品介紹

本儀器是是用標準器（如量塊）光學比較法測量工件的尺寸。主要用于對五等量塊，量棒，鋼球，線形及平行平面狀精密量具和零件的外形尺寸作精密測量，本儀器頭部亦可作為一個獨立體，在科研，生產過程控制及在線測量等方面，對被測件作微小位移測量，及對非金屬如：薄膜、紙張等的厚度測量，用于鋁箔行業、科研單位、計量測試部門、大專院校等企業。
特點：數顯立式光學計JDG-S1是國內獨家采用光學原理制造，測量穩定，重復性好，精度高。因其采用光學原理設計制造故稱立式光學計。

技術參數

被測件最大長度 Max. measured length	180 mm
直接測量范圍 Comparison range	>=±0.1 mm
最小顯示值 Resolution	0. 1 μm
測量力Measuring pressute	(2±0.2) N
示值變動性 Variation of indication	0.1 μm
最大不準確度 Max. inaccuracy	±0.25 μm
讀數方式 Reading mode	數字顯示 Digital
最大測量誤差 Max. measurement error	±(0.5+L/100) μm L是被測長度,以mm計 L is the measured length in mm
儀器體積Dimensions	300×170×410 mm
儀器重量Weight	18 kg
標準配件 Standard attachments	可調帶筋園臺Ribbed circular stage, adjustable 可調園平臺Planar circular stage, adjustable 帶筋固定方臺Ribbed square stage, fixed 平面測帽Planar contact tip, Ф2 平面測帽Planar contact tip, Ф8 小球面測帽Small spherical contact tip 刃形測帽Knife contact tip
選購件Option	三點工作臺
