專業定量金相分析軟件金相分析軟件

SKU: UV-MA

產品介紹

UV-MA金相分析軟件是專為從事金相分析研究、檢驗等單位開發研制的，也是目前國內功能Zui為齊全，評定評級項目Zui多的一套金相分析軟件。UV-MA金相分析軟件分為六大功能，一共有400多項符合GB、YB、JB、ASTM等標準的金相評定評級項目。

技術參數

(一)軟件六大功能：
(1)評定級別——400多項自動、輔助金相組織判定評級
(2)新建報告報表——三種專為用戶定制的標準報告報表，可自動生成電子報告文檔，提供報告的保存和
打印功能。
(3)幾何測量——提供 “直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方
法，可完成長度、面積、角度等測量工作。
(4)定倍打印——可裝入多幅圖像、定標定倍打印、適合制作標準圖像圖譜
(5)查看圖庫——提供幾千張標準圖譜以供用戶參考
(6)脫機拼圖——可手動、自動將拍攝的圖像拼接為一幅圖像
(二)電腦推薦配置：
CPU：雙核或者四核CPU
內存：2G及以上（否則安裝時會出錯）
硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤
軟件運行環境：WINDOWS XP SP2（32bit）WIN7
(三)400余項評級模塊(具體項目可來電咨詢)：

檢驗類別	序號	模塊名稱	功能說明
1、平均晶粒度測定方法	001	金屬平均晶粒度金屬平均晶粒度測定方法 GB 6394-2002	自動評級
	005	鐵素體晶粒延伸度測定GB 4335-84	自動評級
	…	……	……
	393	金屬平均晶粒度_截點法GB 6394-2002	自動評級
	405	雙重晶粒度表征與測定方法GB_T_24177_2009	輔助評級
2、鑄鐵類評級評定	002	鋼中非金屬夾雜物顯微評定方法 GB 10561-89	自動評級
	008	灰鑄鐵金相鑄鐵共晶團數量測定GB/T 7216-2009	自動評級
	…	……	……
	396	球墨鑄鐵金相檢驗_珠光體數量分級GB/T 9441-2009	自動評級
	397	等溫淬火球墨鑄鐵件GB_T_24733_2009	輔助評級
3、鋼類組織評級評定	011	鋼的顯微組織評定游離滲碳體組織分析GB/T 13299-91	自動評級
	012	鋼的顯微組織評定低碳變形鋼的珠光體組織分析GB/T 13299-91	自動評級
	…	……	……
	417	金相檢驗方法.用金相圖對優質鋼的非金屬雜質作顯微檢查DIN_50602_1985	自動評級
4、有色金屬評級評定	003	貴金屬氧化亞銅金相檢驗GB 3490-83	自動評級
	052	變形鋁及鋁合金變形制品顯微組織檢驗GB/T 3246.1-2000	輔助評級
	…	……	……
	367	鋁及鋁合金晶粒細化劑第一部分：鋁-鈦-硼合金線材YB_T_447_1_2002	輔助評級
	387	鈦及鈦合金術語金相圖譜GB_8577-88	輔助評級
5、夾雜物評定	252	鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法GB/T 10561-2005/ISO 4967：1998	自動評級
	290	夾雜物圖譜SS 2006-19	輔助評級
	415	鋼中夾雜物含量的評定方法_方法A（最差視場法）ASTM_E45_1997	自動評級
	416	鋼中夾雜物含量的評定方法_方法D（低夾雜物含量法）ASTM_E45_1997	自動評級
6、滲、脫碳層深度測定	004	鋼的脫碳層深度測定GB/T224-2008	自動評級
	130	脫、滲碳層深度測定GB. 224-87	輔助評級
	…	……	……
	341	重載齒輪_滲碳金相檢驗_集中型鐵素體的心部組織級別圖JB_T_6141.3_1992	輔助評級
	342	重載齒輪_滲碳表面碳含量金相判別法_不同滲碳表面碳濃度的金相組織JB_T_6141.4_1992	輔助評級
7、工具鋼評級評定	006	工具鋼大塊碳化物評級GB4462-84	自動評級
	047	高速工具鋼大截面鍛制鋼材共晶碳化物GB 9942-88	輔助評級
	…	……	……
	347	高速工具鋼鍛件_鎢鉬系高速工具鋼鍛件帶碳化物均勻度評級圖JB_4290_1999	輔助評級
	348	高速工具鋼鍛件_鎢鉬系高速工具鋼鍛件彎曲狀碳化物均勻度評級圖JB_4290_1999	輔助評級
8、不銹鋼評級評定	165	奧氏體不銹鋼中a-相面積含量金相測定法GB/T 13305-91	自動評級
	170	不銹鋼鐵素體含量百分比測定SS_2009_3	自動評級
	…	……	……
	421	奧氏體中碳化物含量IDM_6169	輔助評級
	422	奧氏體中碳化物含量IDM_8393	輔助評級
9、合金類評級評定	009	定量金相測定方法GB/T 15749-2008	自動評級
	010	鑄造鋁銅合金晶粒度測定JB/T 7946.4-2009	自動評級
	…	……	……
	227	α-β鈦合金高低倍組織檢驗方法GB 5168-2008	輔助評級
	270	鋁合金晶間腐蝕測定方法GB/T 7998-2005	自動評級
10、車輛類相關評定	017	汽車滲碳齒輪金相碳化物評級QC/T 262-1999	自動評級
	018	汽車滲碳齒輪金相殘余奧氏體評級QC/T 262-1999	自動評級
	…	……	……
	413	內燃機活塞環金相檢驗_碳化物和磷共晶的評級JB_T_6016_4_2008	自動評級
	414	內燃機活塞環金相檢驗_游離鐵素體的評級JB_T_6016_4_2008	自動評級
11、孔度大小和分布計算	024	計算孔度的大小和分布BJYF 2001	自動評級
12、軸承類評級評定	039	鉻軸承鋼 1 中心疏松YB 9-68	輔助評級
	040	鉻軸承鋼 2 一般疏松YB 9-68	輔助評級
	…	……	……
	377	高碳鉻軸承鋼滾動軸承零件熱處理技術條件_第四級別圖_斷口圖片JB_1255_1991	輔助評級
	378	高碳鉻軸承鋼滾動軸承零件熱處理技術條件_第五級別圖_貝氏體淬回火組織JB_1255_1991	輔助評級
13、機械工具設備	332	電觸頭金相銀石墨SS 2008 1	自動評級
	333	電觸頭金相銀鎳10 SS 2008 2	自動評級
	357	鑿巖機械與氣動工具標準_圖5_工具鋼馬氏體評級圖（適用于18Cr2Ni4WA、20CrMnTi、20CrMnMo、20Cr）JB_T_7161_1993	自動評級
	…	……	……
	371	鑿巖機械與氣動工具標準_圖3_合金工具鋼退火后珠光體組織評級圖（適用于上述材料）JB_T_7161_1993	輔助評級
	372	鑿巖機械與氣動工具標準_圖4_合金工具鋼網狀碳化物評級圖（適用于上述材料）JB_T_7161_1993	輔助評級
14、其他類評級評定	166	纖維直徑測定SS 2004-0808	自動評級
	212	焊縫熔深度測量SS 0501-2005	自動評級
	217	鐵素體級別圖SS 1117-2005	自動評級
	…	……	……
	419	重型鑄件石墨形態IDM_5365	輔助評級
	420	石墨計數IDM_5365	輔助評級

(四)軟件圖像實例：

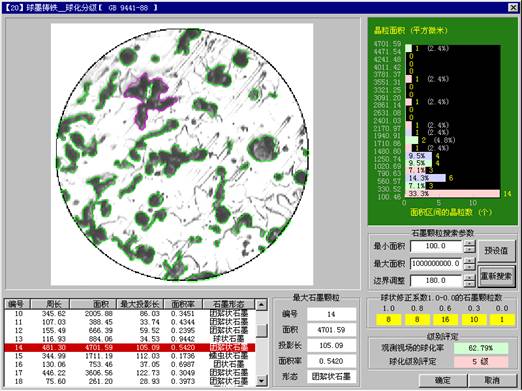

1、自動評級圖例：

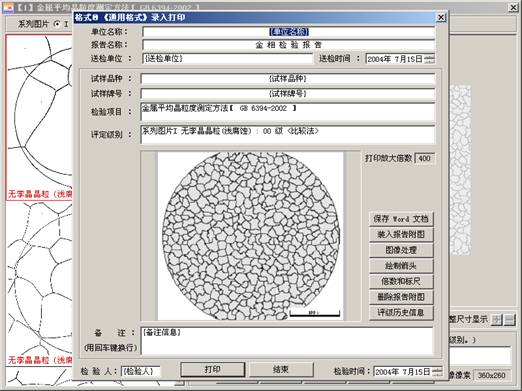

2、報告報表圖例：

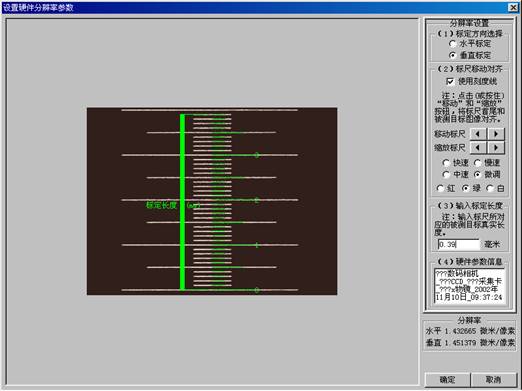

3、定倍定標圖例：

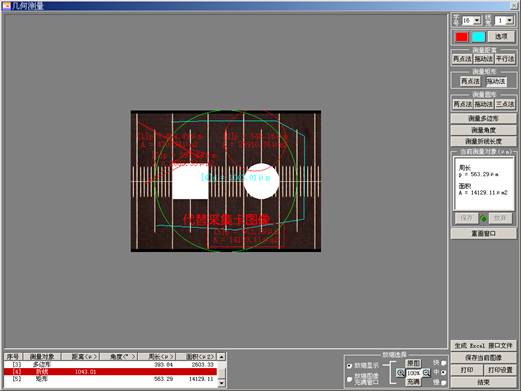

4、圖像測量圖例：

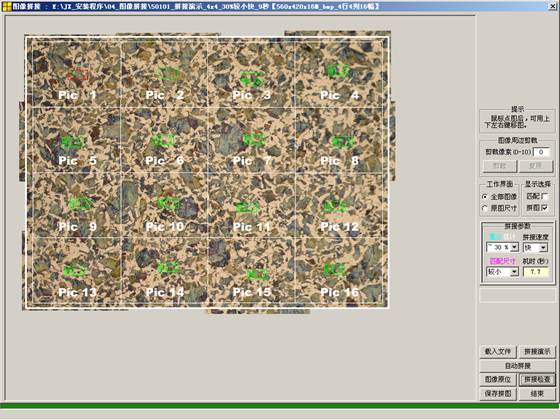

5、圖像拼接圖例：
①、拼接前

②、拼接后

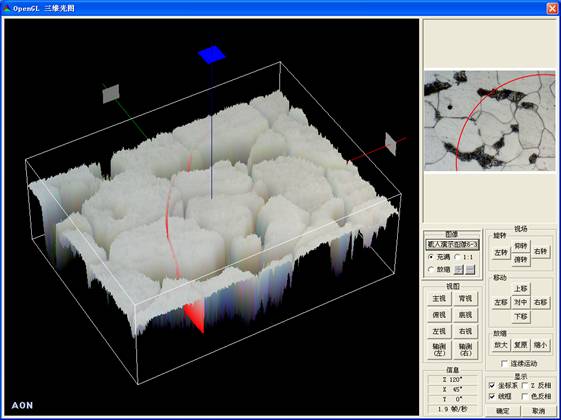

6、三維圖像圖例：
