奧氏體高錳鋼金相圖片上有很多黑點是什么?如何去除？

相關回顧:鎂合金金相組織圖片及試樣制樣方法

奧氏體高錳鋼是指碳的質量分數為0.9%～1.3%、、錳的為11%～14%的鑄鋼。這種鋼在1000～1100℃范圍內加熱時，可以得到單一的奧氏體組織，然后迅速在水中冷卻淬火（水韌處理）能保持單相奧氏體狀態。奧氏體高錳鋼具有很高的韌性，是一種非常強韌的非磁性合金，在沖擊載荷作用下，表面層將發生加工硬化而具有高耐磨性，但切削加工困難，僅限于作鑄件使用，廣泛用于制造要求高耐磨性并承受沖擊載荷的零件。

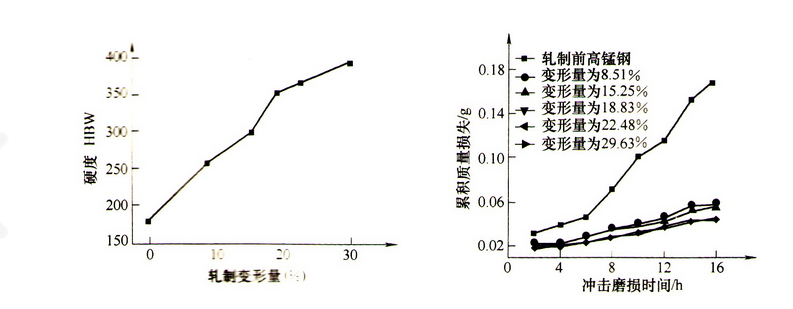

下圖中，材料高Mn，高Cr的奧氏體高錳鋼變形金相圖片，圖中有大的小黑點，也有小的小黑點，沖洗不掉，黑點是什么？該如何去除？

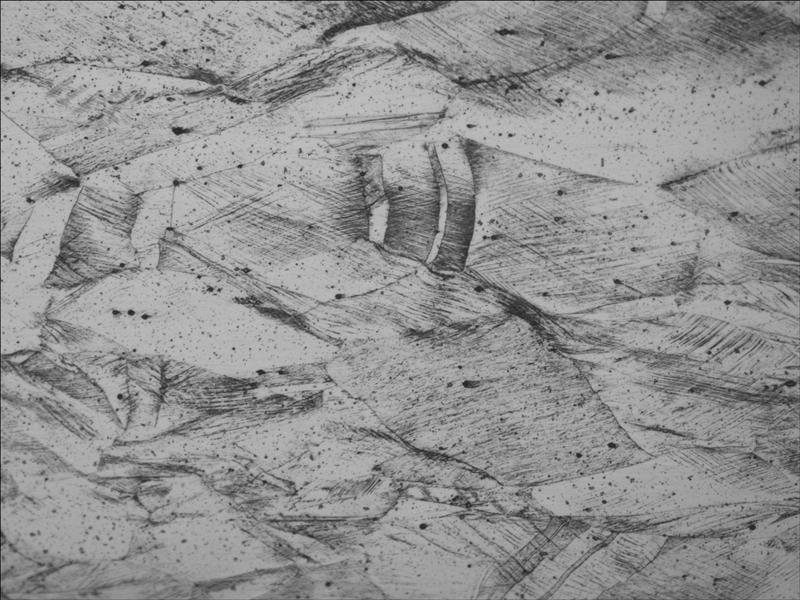

金相顯微鏡200倍拍攝

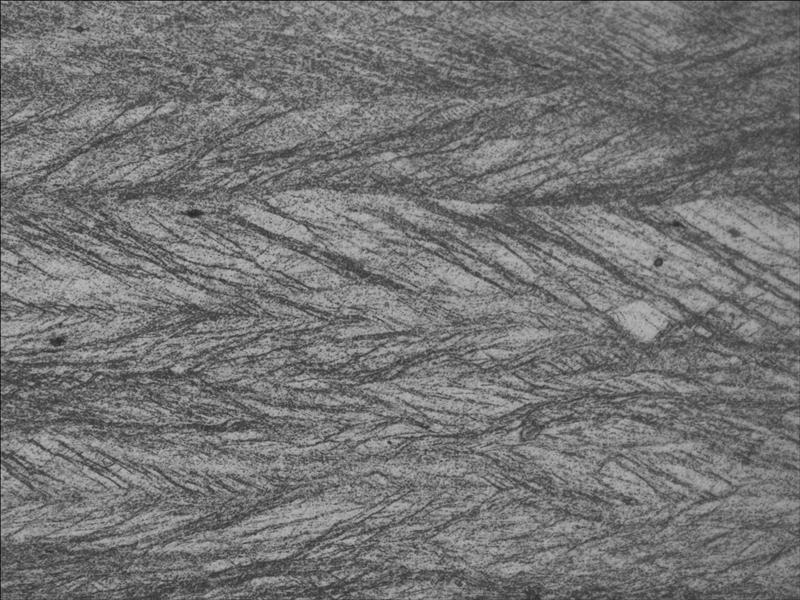

金相顯微鏡500倍拍攝

產品推薦:CMY-310Z攝像金相顯微鏡

拋光前，顯微鏡下看看有沒有黑點，如果沒有，腐蝕前看看，慢慢摸索一下這些小黑點的來源，是在磨拋過程中引入的，還是組織內部的。

腐蝕前有的也有，但是很少，腐蝕一下就變多了，我覺得可能是放置久了之后出現的。

這些圖也太熟悉了，以前也做過，拋光應該沒有撒的，腐蝕出來的，這是材料本身的問題。

可能是放置久了之后出現的，這個可能是一個因素，再磨拋，腐蝕一下，確認一下是不是這個原因？你的材料是什么狀態的。變形之后有經過什么熱處理嗎？另外，你說是變形之后有黑點，那有沒有變形之前的組織金相照片，對比看看

你拿這試樣去打能譜，對黑點打能譜看看是什么。一般拋光做完腐蝕，這種黑點一般都是較難去除的氧化物夾雜。他們在煉鋼時終脫氧的脫氧劑是什么？是不是鎂與鋁金屬綜合終脫氧，這種情況的下容易形成鎂鋁尖晶石，尖晶石是很難去除的。

我發現腐蝕后會大量出現那些小黑點，并且放置久了會更多，所以推測應該是腐蝕的問題。再試一試，如果不行，就可能是材料的問題了，因為腐蝕前也會有少量的黑點。

文章出自：科信儀器 轉載時必須以鏈接形式注明作者和原始出處及本聲明。
本文鏈接地址：http://www.2340x.cn/item_10_256_0.shtml
