        如何使用光學顯微鏡檢查PCB故障?

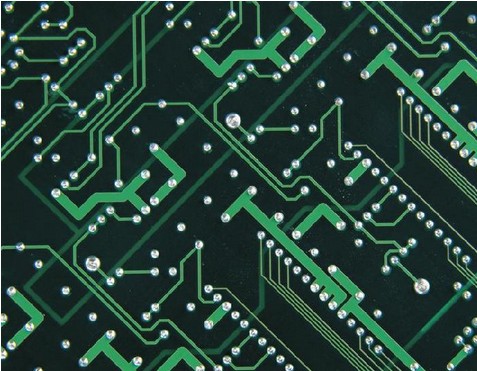

         PCB線路板

        PCB( Printed Circuit Board),中文名稱為印制電路板,又稱印刷線路板,是重要的電子部件,是電子元器件的支撐體,是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的,故被稱為“印刷”電路板。

        作為各種元器件的載體與電路信號傳輸的樞紐,PCB已經成為電子信息產品的最為重要而關鍵的部分,其質量的好壞與可靠性水平決定了整機設備的質量與可靠性。但是由于成本以及技術的原因,PCB在生產和應用過程中出現了大量的失效問題。

        對于這種失效問題,我們需要用到一些常用的失效分析技術,來使得PCB在制造的時候質量和可靠性水平得到一定的保證,本文總結了十大失效分析技術,供參考借鑒。

        利用顯微鏡做外觀檢查

        外觀檢查就是目測或利用一些簡單儀器,如體視顯微鏡(http://www.2340x.cn/tishi_16_0.shtml)、金相顯微鏡(http://www.2340x.cn/jinxiang_5_0.shtml)甚至放大鏡等工具檢查PCB的外觀(視具體PCB大小尺寸情況而定),尋找失效的部位和相關的物證,主要的作用就是失效定位和初步判斷PCB的失效模式。外觀檢查主要檢查PCB的污染、腐蝕、爆板的位置、電路布線以及失效的規律性、如是批次的或是個別,是不是總是集中在某個區域等等。另外,有許多PCB的失效是在組裝成PCBA后才發現,是不是組裝工藝過程以及過程所用材料的影響導致的失效也需要仔細檢查失效區域的特征。

        PCB的修復方法

        在電腦上打開PCB線路板文件圖,打開網絡,找距離最近的,最容易被連到一塊。特別注意QFP芯片及BGA腳部位。小尺寸阻零件焊接時一定要注意了,特別是電源濾波電容數量比較多,很容易造成短路。當然,有些時候也可能是元件本身是短路的。因此,最好在焊接前先將元件檢測一遍。

        如果是人工焊接,要養成良好的習慣,首先,在焊接PCB線路板前要目視一遍PCB板,并用萬用表檢查關鍵電路是否短路。其次,每焊接完一個元器件(芯片)需要用萬用表測試一下電源和地是否短路,此外,焊接時烙鐵不要亂甩,如果把錫點甩到芯片的焊腳上,是不容易被查到的。當然,選擇質量較好的PCB線路板廠家也是非常必要的。

        文章出自:科信儀器 轉載時必須以鏈接形式注明作者和原始出處及本聲明。
